1

数 控 系 统

1 套

台湾新代 (SYNTEC)

22TB

2

主轴伺服驱动器+交流伺服定转子

1 套

VEICHI

GROSSTON

电主轴

7.5/11KW

3

伺服电机

各 1套

新代原配

X轴1.1kw抱闸

Z轴1.1kw

Y轴8.3NM

动力头11NM

4

主轴前轴承

NN3017K/3018K

85BTR/90BTR

1 组

 GROSSTON

Japan

5

主轴后轴承

NN3014/NN3016

1 组

 GROSSTON

Japan

6

X、Z 轴丝杠轴承

各 1组

GROSSTON

Japan

7

X、Z 轴滚珠丝杠

各 1组

GROSSTON

Japan

3210

8

X 轴线性导轨

2 条

GROSSTON

Japan

35滚柱

9

Z 轴线性导轨

2 条

GROSSTON

Japan

35滚柱

10

主轴

1

GROSSTON

A2-5/A2-6

 ∅48/56通孔

11

刀      塔

1

三和

SHDY12BR-240Z

12

切削液水泵

1

亚士霸

13

自动润滑系统

1

台州千通

14

X、Z 轴联轴器

各 1

上海镇联

15

液压卡盘

1

 GROSSTON

Japan

16

液压尾座

1

GROSSTON

莫氏5号

17

铸件

HT250

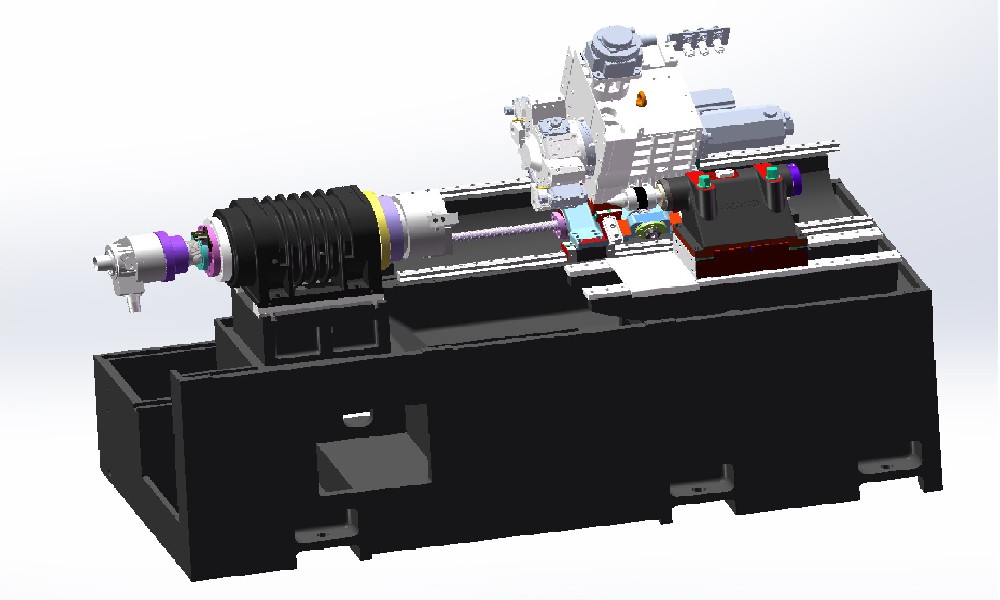

日本泷泽机型结构

加工能力容量

刀架规格

SHDY12BR-240Z

最大回转直径

mm

400

标准加工直径

mm

160

最大加工直径

mm

260

最大加工长度

mm

600

棒料加工直径

mm

35/45

移动量

X轴移动量

mm

180

Z轴移动量

mm

600

主轴

转速

RPM

A2-5:4500

A2-6:4000

最小分度角度(Cs轴控制)

deg

60’’

主轴端(公称号)

A2-5/A2-6

通孔直径

mm

48/56

轴承内径

mm

85/90

刀架

刀架形式

直装式

刀具装夹把数

个

12

矩形刀柄部高度

mm

20

镗杆柄部直径

mm

25

动力头

BMT40/ER25

Y轴行程

±35

尾座

尾座移动量

mm

540

尾座套筒直径

mm

72

尾座套筒锥孔锥度

MT.5

尾座套筒移动量

mm

140

进给速度

快速进给速度

m/min

X:30 / Z:30

电机

主轴电机(30分 60%/连续)

kW

7.5/11

旋转刀具电机(15分/连续)

kW

-

进给轴电机

kW

X: 1.1/ Z: 1.1

液压泵电机

kW

1.5

切削液泵电机

kW

0.55

所需电源

电源电力

kVA

15

油箱容量

用于液压装置

L

50

用于润滑油

L

3

用于切削液

L

60

机床体积

机床高度

mm

1800

从地面到主轴中心线的高度

mm

1040

占地面积(标准规格)x3

mm x mm

2500 x 1400

机床重量

kg

3000
