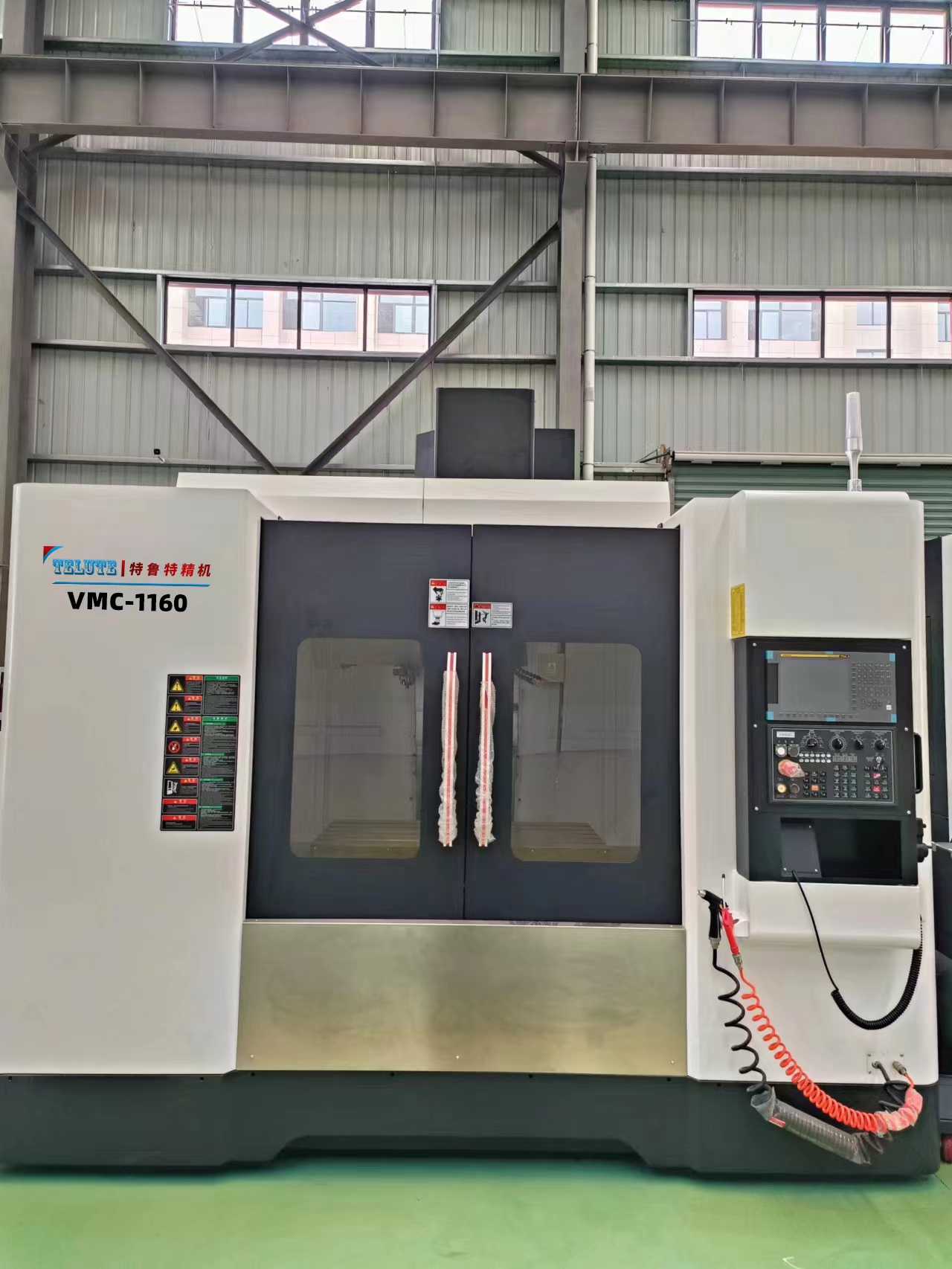

VMC-1160立式加工中心机型特点说明
1:铸件设计：
VMC-1160所有铸件经过电脑计算分析，合理的结构强度及加强筋的搭配，提高机械之高刚性。铸件材质采用米汉纳(密烘)铸件HT300。能保证机床长期的稳定性和高精度加工，铸件均做彻底的退火处理，有利消除内应力,防止长期使用铸件变形。
底座设计:
机台底座结构宽实，全为重负荷全支撑设计，可确保加工时之重切屑能力, 机台底座采用油水分离盒设计，避免切削液因混合而劣化，延长切削液的使用。
立柱设计：
立柱为人字型三角结构，鞍座加宽加长，重负荷全支撑设计，结构结实。
主轴头及主轴设计：
主轴头内以筋骨强化结构，接触长度比率适当，更能提供主轴之稳固支撑, 主轴中心到立柱Z轴轨道面距离为670mm，加工范围更大。
主轴采用德国FAG P4级或日本NSK P4级高速高精密级斜角滚珠轴承，标准转速可达8000rpm，主轴装配利用IRD动态平衡校正设备，线上直接校正主轴动态平衡，使主轴在高速运转时避免产生共振现象，确保最佳的加工精度。主轴使用高强韧四瓣爪拉刀，接触面大，抓刀力强，刀柄拉钉损耗小，寿命长。标准配备的主轴气幕防尘装置彻底杜绝了加工过程中铁屑和灰尘侵入主轴轴承现象，保证了主轴内部的纯净品质。从而也起到延长使用寿命。
2: 传动方式：螺杆及线轨
三轴马达与精密高速滚珠螺杆采用台湾鼎翰C3级或银泰C3级直结传动及装配预拉，提前消除机床连续运动产生的热升温而造成的螺杆膨胀。X/Y/Z轴采用滑动导轨支撑，可支撑重负荷、快速移动，确保定位精度更佳，X、 Y、Z轴方向滑动导轨各2根，使机床在切削时及移动时获得最佳的切削刚性及稳定性,具有高刚性、低噪音、低摩擦的特性，机台快速位移X/Y/Z轴48m/48m/36m/min,高效率加工,减少加工时间。
3:刀库设计：
采用台湾第一品牌刀库,快速、简易操作及长寿命的刀具交换装置，提供平稳可靠的的刀具交换动作。独特的刀具交换装置设计，已更新为电子式煞车驱动机构，去除了以往凸轮式结构使用几年后出现煞车片磨损需要更换问题。
4:板金设计：
独家设计的机台钣金外型美观,符合人体工学及国家CE标准,广受用户赞赏欢迎,配置防爆钢化玻璃,防护工件飞出误伤人员,侧窗都配有两道安全门锁,避免操作人员开启造成意外。排屑功能上，VMC-1160设计为机内底盘冲水装置，切屑片被冲屑装置的大量切削液带至机器后端的集屑槽内，集屑槽加大设计让使用者不需要短时间内就要清理铁屑。机器内配置有高亮度的LED工作灯，便于操作者装卸工件、量测等工作，配置的工作灯具有防尘、防爆等功能。
5:配电设计及面板：
操作面板采用台湾知名品牌原装进口面板,所有主要线材采用台湾原装进口线材,可耐外力拉扯耐油污腐蚀耐高温,质量达日本机台等级,优越于一般国产品牌厂使用粗糙线材,容易出现线材老化按键接触不良问题。活动式手轮旋转零件采用日本进口,使用寿命更长,背面配有强力磁铁,操作时可以稳固吸附在任意金属钣金上面方便使用,且具有轴别的选定，进给率的选择等多项功能，配有挠性延长线，方便刀具设定与工件座标设定，操作方便。电气箱配有干燥除湿包,避免空气中的湿气造成电器组件生锈。
VMC-1160机型规格表
规格/机型 | 单位 | VMC-1160 |
加工范围 | ||
X轴行程(左右) | mm | 1100 |
Y轴行程(前后) | mm | 600 |
Z轴行程(上下) | mm | 600 |
主轴鼻端至工作台面距离 | mm | 150-750 |
主轴中心至立柱轨道面距离 | mm | 670 |
工作台规格 | ||
工作台尺寸 (X 轴方向) | mm | 1200 |
工作台尺寸 (Y 轴方向) | mm | 600 |
工作台最大载重 | kg | 800 |
主轴规格 | ||
主轴转速（皮带式） | rpm | 50-10000 |
主轴推荐马力 | kW | 11/15 |
主轴内孔锥度 | BT40 | |
进给系统 | ||
G00 快速进给 (X/Y/Z轴) | m/min | 30/30/30 |
G01 切削进给 | mm/min | 1-20000 |
刀库系统 *机床电力需要KVA:20 | ||
刀库类型 | pcs | 圆盘式BT40 |
换刀方式 | 随机 | |
刀库容量 | 24 | |
换刀时间 | sec | T to T 2.2 |
最大刀具直径 | mm | Ø80 |
相邻无刀最大刀具直径 | mm | Ø120 |
最大单刀重量 | KG | 8 |
最大刀具长度 | mm | 300 |
机器尺寸 T型槽（宽*槽数*间距）：18*5*100 | ||
机器长度 | mm | 3150 |
机器宽度 | mm | 2540 |
机器高度 | mm | 2215 |
机器重量 | Kg | 7500 |
机器精度 | ||
X,Y,Z 定位精度 | mm | 0.005/ 300 |
X,Y,Z 重复定位精度 | mm | 0.005/ 300 |
VMC-1160机型配置清单
序号 | 品名 | 产地 | 制造商 | 规程型号 |
1 | 主轴 | 台湾 | 10000/12000/15000rpm | |
2 | X轴滚珠丝杆 | 台湾 | SHAC、PMI | 直径40mm/螺距12mm |
3 | Y轴滚珠丝杆 | 台湾 | HIWIN、PMI | 直径40mm/螺距12mm |
4 | Z轴滚珠丝杆 | 台湾 | HIWIN、PMI | 直径40mm/螺距12mm |
5 | 三轴轴承 | 日本 | NSK、NTN | |
6 | X线轨（滚柱） | 台湾 | PMI、SHAC | 45 |
7 | Y线轨（滚柱） | 台湾 | PMI、SHAC | 45 |
8 | Z线轨（滚柱） | 台湾 | PMI、SHAC | 45 |
9 | 机身铸件 | 本地/台资 | 米汉纳 | HT300 |
10 | 自动润滑系统 | 台资 | YET-C2P2-3L/DT-500 | |
11 | 联轴器 | 台湾 | ||
12 | 三轴护罩 | 台资 | ||
13 | 打压缸 | 台资 | ||
14 | 刀库 | 台资 | 圆盘式BT40-24刀 | |
15 | 控制器 | 日本 | FANUC | OI-MF(5包) |
16 | X/Y伺服电机 | 日本 | FANUC | βiS22 |
17 | Z伺服电机 | 日本 | FANUC | ΒiS22B |
18 | 主轴电机 | 日本 | FANUC | βiI12/10000 |
注：一切规格厂家保留修改的权利。以上关键配套供货商可能会有所不同，实际以出货明细单为准。
标准配置零件列表
序号 | 名称 | 序号 | 名称 |
1 | 全密闭式钣金 | 12 | 自动断电功能 |
2 | 三轴伸缩护罩 | 13 | 控制轴扩展（4轴） |
3 | 圆盘式刀库 | 14 | 预读插补加减速（FANUC） |
4 | 自动集中润滑系统 | 15 | 高速高精度AICC(1) (FANUC) |
5 | 主轴吹气清屑装置 | 16 | 工作灯，警示灯，变压器 |
6 | 电控箱热交换器 | 17 | 水平调整螺丝及垫块 |
7 | 切削液系统 | 18 | 工具箱及调整工具一套 |
8 | 机台清洗水枪及气枪 | 19 | 机床电气说明书（电子版） |
9 | 后冲屑 | 20 | 机台操作与维修说明书（电子版） |
10 | 移动操作手轮 | 21 | 系统编程、操作说明书（电子版） |
FANUC标准功能（0i-MF（5））
1. 最大控制轴数8轴
2. 同时控制轴数3轴
3. 10.4’’ LCD 屏幕
4. 程序储存容量2M
5. 软行程保护极限
6. 前置式CF卡输出入接口
7. 以太网络输出入接口
8. DNC功能（使用USB接口，CF卡，以太网络）
9. 记忆程序运转
10. MDI编辑运转
11. 程序编辑
12. 背景编辑
13. 扩充程序编辑
14. 掌上型脉波产生器1组
15. 轴向手动进给及速率调整
16. 紧急停止
17. 单节执行
18. 主轴速率调整
19. 主轴正转，反转，定位，停止手动控制功能
20. 切削液手动控制功能
21. 加工吹气手动控制功能
22. 单节跳跃
23. 选择停止
24. 程序再启动
25. 参数，程序保护功能
26. 螺距背隙补偿
27. 固定式螺距误差补偿
28. 报警显示，报警履历显示
29. 程序搜索
30. 主轴速度显示
31. 主程序/子过程调用功能：M98、M198
32. 刀具补偿功能
33. 刀具补偿400组
34. 程序暂停：M00/M01
35. 程序结束：M02/M30
36. 刚性攻牙：M29
37. 快速位移倍率调整：F0、F25、F50、F100％
38. 进给倍率调整：0～220％
39. G00 快速定位
40. G01 切削进给
41. G02顺时针圆弧切削
42. G03逆时针圆弧切削
43. G04 暂停指令
44. G10 程序参数输入/补正输入
45. G11 程序参数输入/补正输入取消
46. G12 顺时针全圆切削
47. G13 逆时针全圆切削
48. G15 极坐标取消
49. G16 极坐标设定
50. G17、G18、G19 坐标平面选择
51. G20、G21 公英制转换
52. G27 返回参考点检测
53. G28 参考点返回
54. G29 参考点返回起始点
55. G30 返回第二参考点
56. G40 刀具半径补偿取消
57. G41、G42 刀具半径补偿
58. G43、G44 刀具长度补偿
59. G45-G48 刀具位置偏置
60. G49 刀具长度补正取消
61. G50、G51 比例缩放/取消
62. G52 局部坐标系
63. G53 机械坐标系
64. G54-G59 工件坐标系
65. G54.1P1-P48 附加工件坐标系48组
66. G60 单方向定位
67. G61 准确停止方式
68. G62 自动拐角倍率
69. G63 切削进给速度控制-攻牙方式
70. G64 切削进给速度控制-切削方式
71. G65、G66、G67用户宏指令开始/取消
72. G68、G69 坐标系旋转开始/取消
73. G73 高速深钻孔循环
74. G74 反向攻牙循环
75. G76 精镗循环
76. G80 固定循环取消
77. G81 钻孔循环
78. G82 钻孔循环、逆镗孔循环
79. G83 深钻孔循环
80. G84 攻牙循环
81. G85、G86、G88、G89 镗孔循环
82. G87逆镗孔循环
83. G90 绝对值指令
84. G91 增量值指令
85. G92 工件坐标系
86. G98 工件起始点返回循环
87. G99 R点返回循环
88. G05.1Q1/ G05.1Q0 AICC1先行控制开始/取消
89. 预读差补前铃型加减速
90. 加工条件选择功能
机台交付时所需物品及相关要求
1. 电源/气源要求：动力电源：380V±10%，单相电源：220V±10%，电源总功率：25KVA，电源频率：50HZ±1%，三相，气源：6kg/c㎡经适当干燥处理
2．使用环境条件要求： 相对湿度：≤80%，环境温度：0℃-42℃，空气介质：无腐蚀性介质，光线充足，通风良好，机床在上述工作环境下，长期稳定工作。
3. 润滑要求：68#导轨润滑油，为保证用油安全，提高机台性能，建议用美孚、壳牌等高质量品牌。
4． 接地要求：机台地线必须单独接地，严禁多台机接一个地桩或与其他设备接地相连或接到户外的水管上。要求用电阻4Ω，长1.5m的的接地铜棒壹条打入地下，并在铜棒头部做三个Φ5-6mm的螺丝通孔以便接线。
5．切削液要求：至少保证200L的加工用的切削液（乳化液请按照要求配比约浓度，避免机台锈蚀，破坏机台精度）。
选配（系统三菱M80/新代）：
●履带式排削机
● 直连12000/15000rpm
● 油雾装置
● 主轴中心出水装置
